Метаданные OData – это XML-файл с информацией о функциях и репозиториях типов сущностей платформы и прикладной части Directum RX, которые доступны через сервис интеграции. Файл удобно использовать, чтобы найти название нужной сущности или проверить, что созданные функции и типы сущностей доступны внешней системе. Подробнее описание метаданных см. в документации OData статью Queryable OData Metadata.

Чтобы получить метаданные, в GET-запросе укажите адрес в формате:

{Протокол https или http}://{имя сервера, на котором установлен сервис интеграции}/{имя сервиса интеграции}/odata/$metadata

Пример:

https://DirectumRXServer.com/Integration/odata/$metadata

Запрос вернет XML-файл. Информация в файле сгруппирована с помощью секций <Schema></Schema>:

Каждая секция Schema состоит из атрибутов:

•Namespace – пространство имен;

•Xmlns – ссылка на спецификацию OData CSDL.

Секция Schema с типами сущности модуля

Namespace секции строятся по формату: Sungero.IntegrationService.Models.Generated.<Имя модуля платформы или прикладной части>.

В примере в Namespace указано имя прикладного модуля Contracts:

<Schema Namespace="Sungero.IntegrationService.Models.Generated.Contracts" xmlns="http://docs.oasis-open.org/odata/ns/edm">

    <EntityType Name="IIncomingInvoiceDto" BaseType="Sungero.IntegrationService.Models.Generated.Docflow.IAccountingDocumentBaseDto">

        <Property Name="PaymentDueDate" Type="Edm.DateTimeOffset" />

        <NavigationProperty Name="Contract" Type="Sungero.IntegrationService.Models.Generated.Contracts.IContractualDocumentDto" />

     </EntityType>

    <EntityType Name="ISupAgreementDto" BaseType="Sungero.IntegrationService.Models.Generated.Contracts.IContractualDocumentDto" />

...

</Schema>

Секция Schema с перекрытым типом сущности

Namespace секции строится по формату: Sungero.IntegrationService.Models.Generated.<Имя решения, в котором перекрыт тип сущности>.

В примере в Namespace указано решение SolutionHR, в котором перекрыт тип документа «Служебная записка» (Memo):

<Schema Namespace="Sungero.IntegrationService.Models.Generated.SolutionHR" xmlns="http://docs.oasis-open.org/odata/ns/edm">

     <EntityType Name="IMemoDto" BaseType="Sungero.IntegrationService.Models.Generated.Docflow.IInternalDocumentBaseDto">

        <NavigationProperty Name="Addressee" Type="Sungero.IntegrationService.Models.Generated.Company.IEmployeeDto" />

     </EntityType>

</Schema>

Секция Schema со структурами типа сущности, модуля или решения

В секции находятся структуры, которые используются в качестве параметров или возвращаемых значений интеграционных функциях.

Namespace секции строится по одному из форматов:

•Sungero.IntegrationService.Models.Generated.<Имя модуля прикладной части или решения>, если структура находится в редакторе модуля или решения;

•Sungero.IntegrationService.Models.Generated.<Имя модуля прикладной части>.<Имя типа сущности>, если структура находится в редакторе типа сущности.

В примере структура находится в редакторе типа документа «Шаблон документа» (DocumentTemplate):

<Schema Namespace="Sungero.IntegrationService.Models.Generated.Docflow.DocumentTemplate" xmlns="http://docs.oasis-open.org/odata/ns/edm">

    <ComplexType Name="IDocumentTemplateDto">

        <Property Name="DocumentType" Type="Edm.Guid" Nullable="false" />

        <Property Name="Name" Type="Edm.String" />

        <Property Name="Extension" Type="Edm.String" />

        <Property Name="DocumentKinds" Type="Collection(Edm.Guid)" Nullable="false" />

        <Property Name="Mapping" Type="Collection(Sungero.IntegrationService.Models.Generated.Docflow.DocumentTemplate.IDocumentTemplateParameterDto)" />

        <Property Name="Body" Type="Edm.Binary" />

        <Property Name="Preview" Type="Edm.Binary" />

     </ComplexType>

...

</Schema>

Секция Schema с интеграционными функциями модуля

Namespace секции состоят из имени модуля, в котором созданы интеграционные функции. В примере функции находятся в модуле Plans:

<Schema Namespace="Plans" xmlns="http://docs.oasis-open.org/odata/ns/edm">

    <Action Name="AddValue" IsBound="true">

        <Parameter Name="bindingParameter" Type="Collection(Sungero.IntegrationService.Controllers.Generated.Plans)" />

        <Parameter Name="Name" Type="Edm.String" />

        <Parameter Name="PlannedValue" Type="Edm.Double" Nullable="false" />

        <Parameter Name="ActualValue" Type="Edm.Double" Nullable="false" />

    </Action>

    <Function Name="SumFunction" IsBound="true">

        <Parameter Name="bindingParameter" Type="Collection(Sungero.IntegrationService.Controllers.Generated.Plans)" />

        <Parameter Name="firstNumber" Type="Edm.Double" Nullable="false" />

        <Parameter Name="secondNumber" Type="Edm.Double" Nullable="false" />

        <ReturnType Type="Edm.Double" Nullable="false" />

    </Function>

</Schema>

Секция со списком типов сущностей

В метаданных такая секция одна. Namespace имеет вид Sungero.IntegrationService. В секции находится список всех типов сущностей, которые используются в интеграции:

<Schema Namespace="Sungero.IntegrationService" xmlns="http://docs.oasis-open.org/odata/ns/edm">

     <EntityContainer Name="Container">

        <EntitySet Name="IElectronicDocuments" EntityType="Sungero.IntegrationService.Models.Generated.Content.IElectronicDocumentDto">

            <NavigationPropertyBinding Path="AssociatedApplication" Target="IAssociatedApplications" />

            <NavigationPropertyBinding Path="Author" Target="IUsers" />

            <NavigationPropertyBinding Path="Sungero.IntegrationService.Models.Generated.Contracts.IContractualDocumentDto/ResponsibleEmployee" Target="IEmployees" />

 ...

         <EntitySet Name="IElectronicDocumentTemplates" EntityType="Sungero.IntegrationService.Models.Generated.Content.IElectronicDocumentTemplateDto">

            <NavigationPropertyBinding Path="AssociatedApplication" Target="IAssociatedApplications" />

            <NavigationPropertyBinding Path="Author" Target="IUsers" />

        </EntitySet>

</Schema>

Секция со списком модулей, в которых есть функции интеграции

В метаданных такая секция одна. Namespace имеет вид Sungero.IntegrationService.Controllers.Generated:

<Schema Namespace="Sungero.IntegrationService.Controllers.Generated" xmlns="http://docs.oasis-open.org/odata/ns/edm">

    <EntityType Name="SmartProcessing">

        <Key>

            <PropertyRef Name="Id" />

        </Key>

        <Property Name="Id" Type="Edm.Int32" Nullable="false" />

    </EntityType>

     <EntityType Name="Docflow">

        <Key>

           <PropertyRef Name="Id" />

        </Key>

        <Property Name="Id" Type="Edm.Int32" Nullable="false" />

    </EntityType>

    <EntityType Name="Plans">

         <Key>

            <PropertyRef Name="Id" />

        </Key>

        <Property Name="Id" Type="Edm.Int32" Nullable="false" />

     </EntityType>

</Schema>

Action

Информация об интеграционной функции модуля, для которой в среде разработки добавлен атрибут [Public(WebApiRequestType = RequestType.Post)].

ComplexType

Имя структуры, которая используется в качестве параметра или возвращаемого значения интеграционной функции.

EntitySet

Точка доступа для выполнения операций с типом сущности (EntityType). Содержит список свойств с типом «Ссылка», которые есть у этого типа и его наследников.

EntityType

Тип сущности, к которому можно обратиться через сервис интеграции. В среде разработки в редакторе типа установлен флажок Использовать в сервисе интеграции.

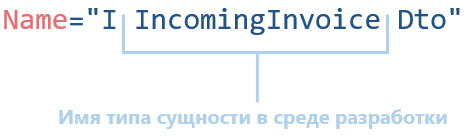

Name. Имя типа сущности. Чтобы найти тип сущности в среде разработки, удалите символ в начале имени и в конце.

BaseType. Базовый тип сущности, от которого создан указанный тип.

В теге Property перечислены уникальные свойства типа сущности. Свойства, которые получены от базового типа сущности, перечислены в метаданных базового типа.

Function

Информация об интеграционной функции модуля, для которой в среде разработки добавлен атрибут [Public(WebApiRequestType = RequestType.Get)].

Key

В секции указано свойство, которое является идентификатором типа сущности, решения или модуля.

NavigationProperty

Имя свойства типа сущности с типом Ссылка.

NavigationPropertyBinding

Для каждого NavigationProperty в метаданных создан NavigationPropertyBinding. Это связь свойства с типом Ссылка (NavigationProperty) с точкой доступа EntitySet для выполнения операций.

Parameter

Имя и тип параметра функции.

Property

Имя и тип свойства типа сущности или поля структуры.

ReturnType

Тип возвращаемого значения функции.
